| ブランド名: | ACEY |
| モデル番号: | ACEY-UWM-20-6000 |
| MOQ: | 1セット |
| 価格: | USD 4800~17000/Set |
| 支払条件: | T/T、Paypal、L/C、ウェスタン・ユニオン |
| 供給能力: | 200セット/月 |

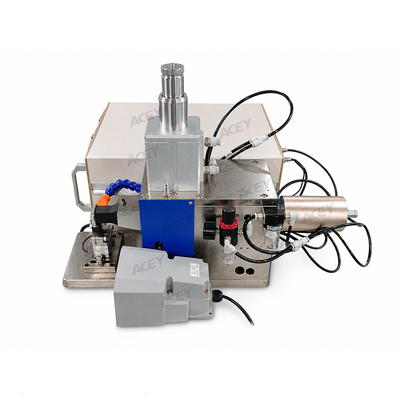

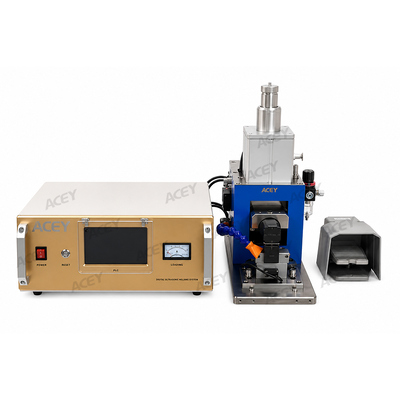

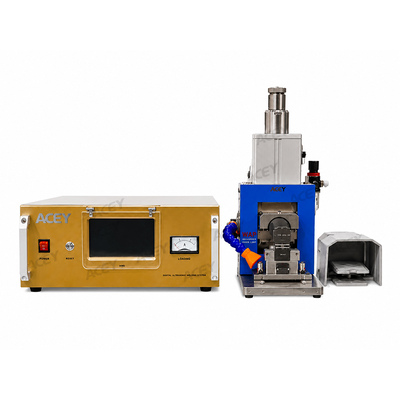

ACEY-UWM-20-6000 超音波金属溶接機は、ラミネート型電池および電池パック組立におけるアルミニウム対ニッケルメッキ銅の溶接用に設計されています。アルミニウム電池タブをニッケルメッキ銅端子に接続するのに適しており、低電気抵抗で安定した溶接と、クリーンで平坦な溶接面を提供します。
フルデジタルフルブリッジ回路により、安定した出力と堅牢な溶接性能を実現します。エネルギーフィードバック、自動周波数追従、RS-485通信インターフェースを備え、プロセス監視と生産ライン統合を可能にします。
時間モード、エネルギーモード、セグメント溶接モードをサポートします。溶接パラメータを保存・呼び出し可能で、異なる電池製品や溶接プロセス間の迅速な切り替えを容易にします。
電圧、電流、電力カーブを表示・比較でき、オペレーターが溶接性能の監視、プロセス安定性の評価、溶接パラメータの最適化を行うのに役立ちます。
精密ガイドコラム鋼構造と優れたねじり抵抗により、高速で安定した垂直移動を実現し、一貫した溶接圧力と位置決めを維持します。
超音波振幅は10%から100%、溶接圧力は0.1～0.6 MPaで調整可能です。典型的な溶接時間は0.1～0.8秒で、プログラム可能な範囲は0～60秒です。
上下の溶接ツールは、厳選されたハイス鋼と専門的な熱処理で作られています。表面パターンは、材料の種類、厚さ、タブ幅、必要な溶接面積に基づいてカスタマイズ可能です。
統合冷却システムは、繰り返し溶接サイクル中の安定した動作をサポートします。光電検出により、溶接エリア周辺に追加の保護を提供します。
明確な溶接パターンと平坦な表面を持つ、強固で低抵抗の接合部を生成します。誤溶接、溶接漏れ、溶接貫通、粉末発生、タブの亀裂、セパレーターまたは絶縁接着剤の損傷を最小限に抑えるように設計されています。
手動設定はフットスイッチで操作され、生産ラインバージョンはI/O信号で制御されます。分割構造により、輸送、設置、メンテナンスが容易になります。
主に、ラミネート型電池、電池モジュール、大容量電池パックの製造における純アルミニウムシートとニッケルメッキ銅シートの溶接に使用されます。
| 材料 | 標準厚さ |
|---|---|
| 純アルミニウムシート | 0.30 ± 0.05 mm |
| ニッケルメッキ銅シート | 0.20 ± 0.05 mm |
| 項目 | 仕様 |
|---|---|
| 製品名 | 超音波金属溶接機 |
| モデル | ACEY-UWM-20-6000 |
| 主な用途 | アルミニウム対ニッケルメッキ銅溶接 |
| 最大入力電力 | 6000 VA |
| 超音波周波数 | 20 kHz ± 200 Hz |
| 周波数制御 | 自動周波数追従 |
| 溶接モード | 時間モード、エネルギーモード、セグメントモード |
| 典型的な溶接時間 | 0.1-0.8秒 |
| プログラム可能な時間範囲 | 0-60秒 |
| 溶接圧力 | 0.1-0.6 MPa |
| 振幅調整 | 10-100% |
| 手動溶接ヘッドストローク | 10-15 mm |
| 自動ラインストローク | 25-45 mm |
| 手動制御方法 | フットスイッチ |
| 生産ライン制御 | I/O信号 |
| 通信インターフェース | RS-485 |
| 駆動方式 | 空圧 |
| 電源 | 単相AC 220 V ±10%、50 Hz |
| 推奨ソケット | 16 A |
| 推奨電源ケーブル | 3 mm² |
| 空気圧 | 0.6 MPa |
| 空気要件 | 乾燥した清潔な圧縮空気 |
| エアチューブインターフェース | 直径8 mm |
| 空気消費量 | 約0.6 m³/h |
| 動作湿度 | 48%未満 |
| 最大動作温度 | 45℃ |
| 構造 | 分割、オールメタル構造 |
